SNES Atari Controller Kit für ATARI ® 400/800/XL/XE und andere Computer & Konsolen
Beitrag zum Hardwarewettbewerb 2021
von irgendwer
Der Adapter hat zwei Betriebsmodi:
● Standard – alle Funktionen eines Atari Joysticks werden auf kompatible Art
nachgebildet. Zusätzlich werden 2 weitere „Feuerknöpfe“ nach dem „Joy2B“
Prinzip und Auto-Feuer unterstützt. Die Schultertasten können für Flipperspiele
Verwendung finden.
● Erweitert – alle Knöpfe und Funktionen des Gamepads können individuell
abgefragt werden. Dieser Modus ist für neue Software konzipiert.
Der Adapter wurde nicht nur entwickelt um Programme mit mehr Knöpfen zu
unterstützen, sondern auch um drahtloses Spielen mit entsprechender Zusatzhardware
zu ermöglichen.
Ferner lindert er die schlechte Verfügbarkeit von Atari kompatiblen Joysticks,
während SNES kompatible Gamepads gut und preisgünstig zu Beschaffen sind.
Die Anleitung:

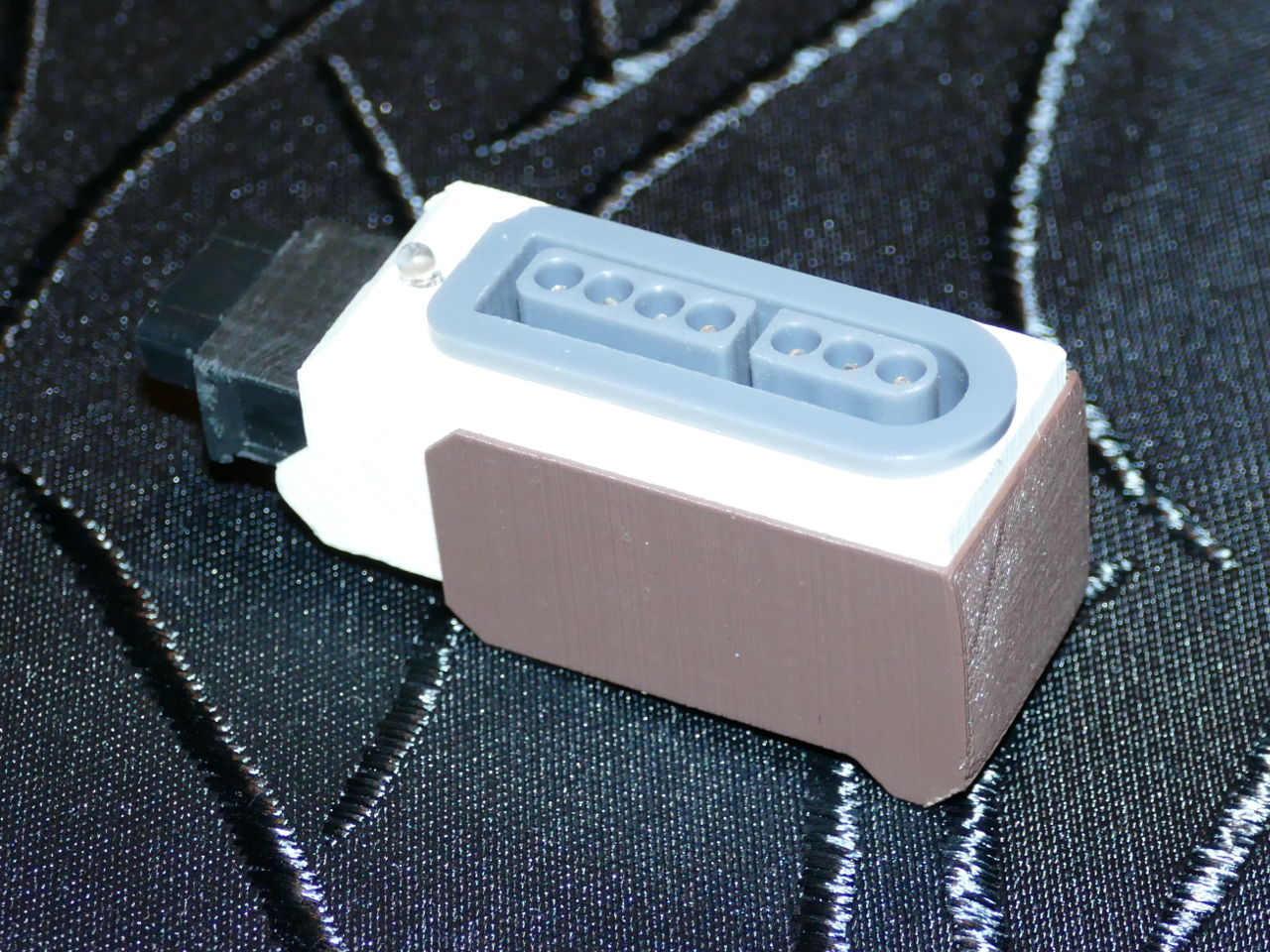

Wie versprochen, hier die 3D-Druckdaten im STL-Format (Einheiten in 'mm') für das Gehäuse.

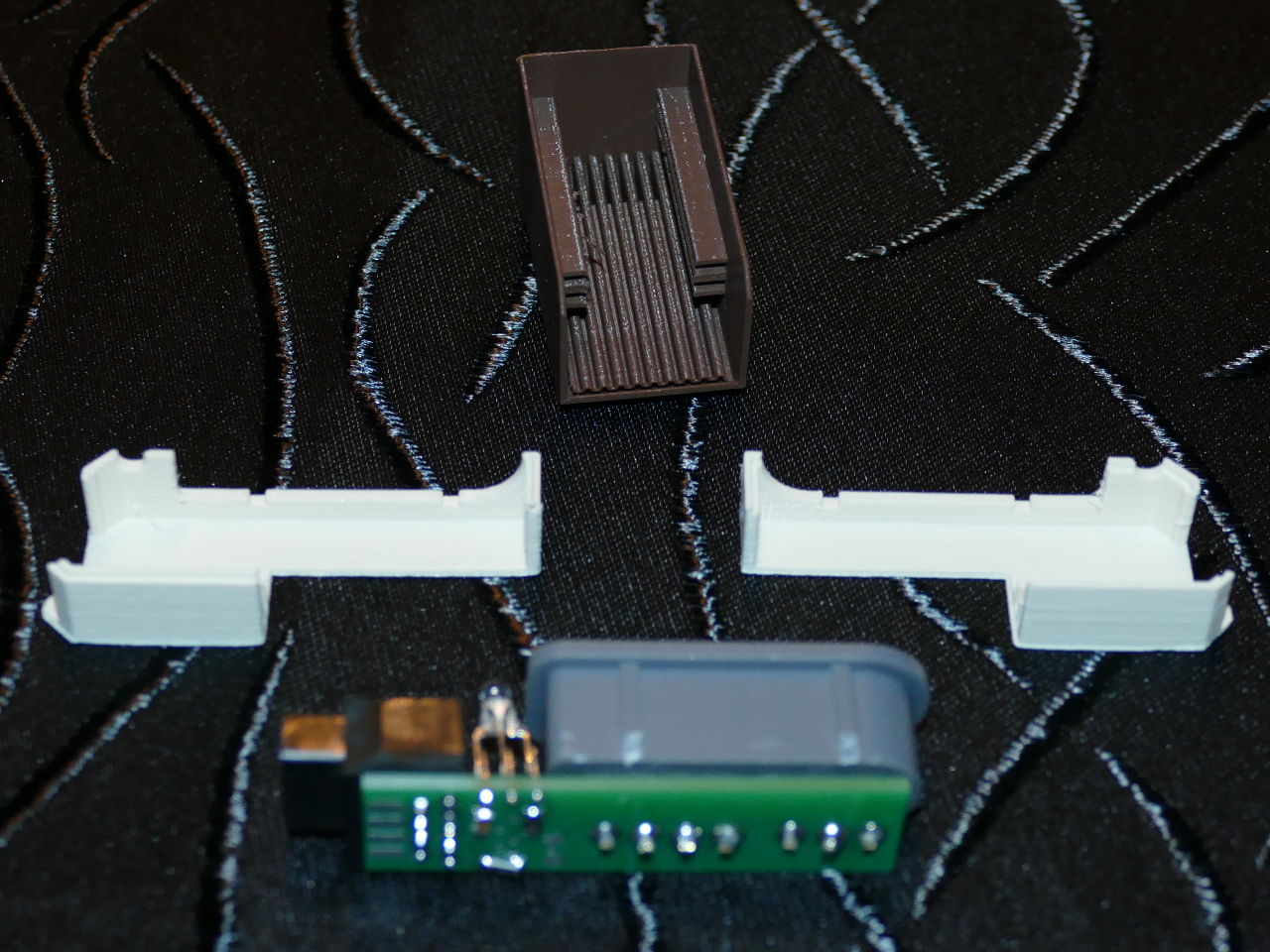

Drei Teile sind zu drucken:

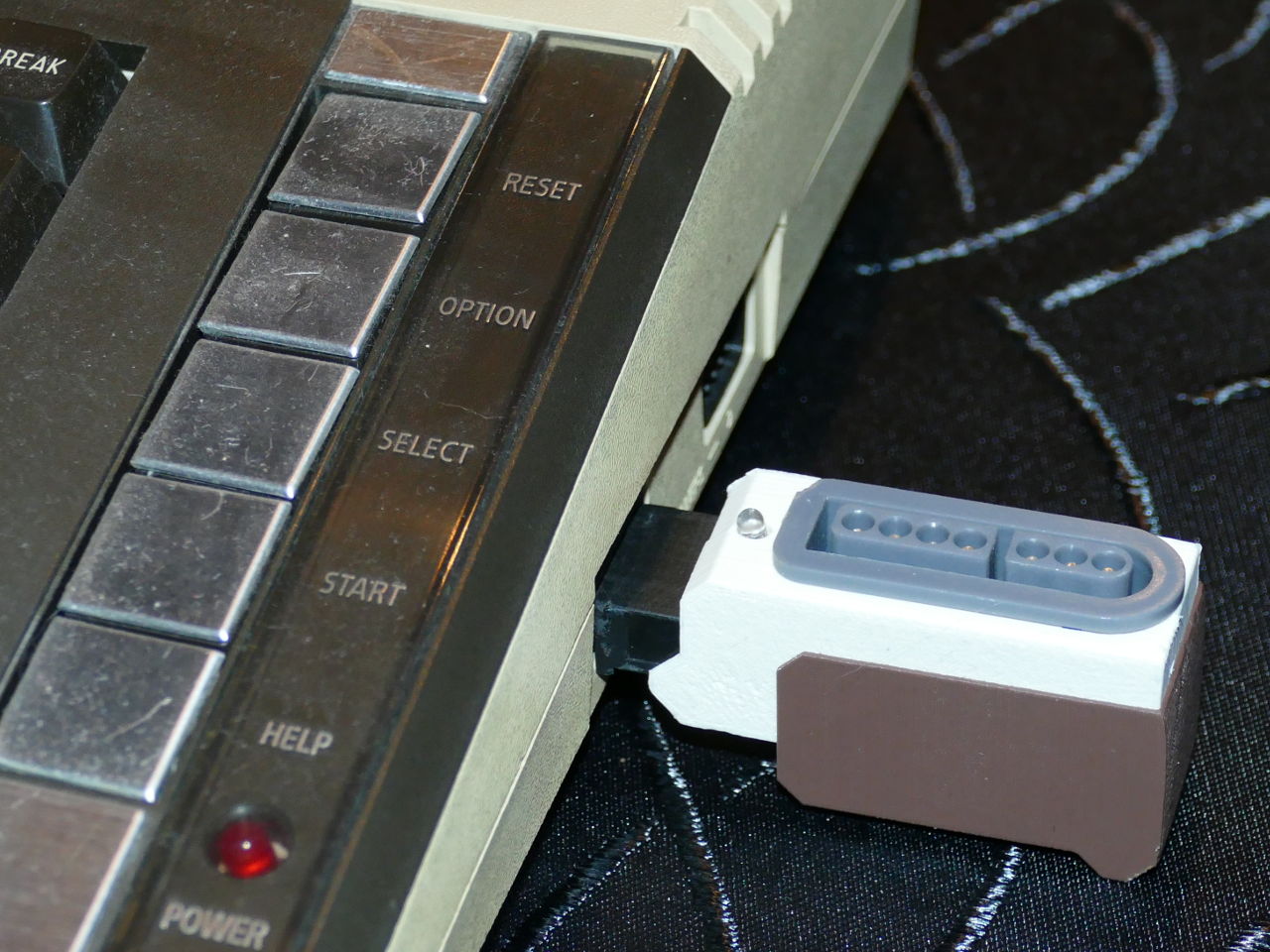

Die Konstruktion erlaubt durch 2 Platinenführungen eine Höhenanpassung auf 400/800/XL-Portniveau oder XE:

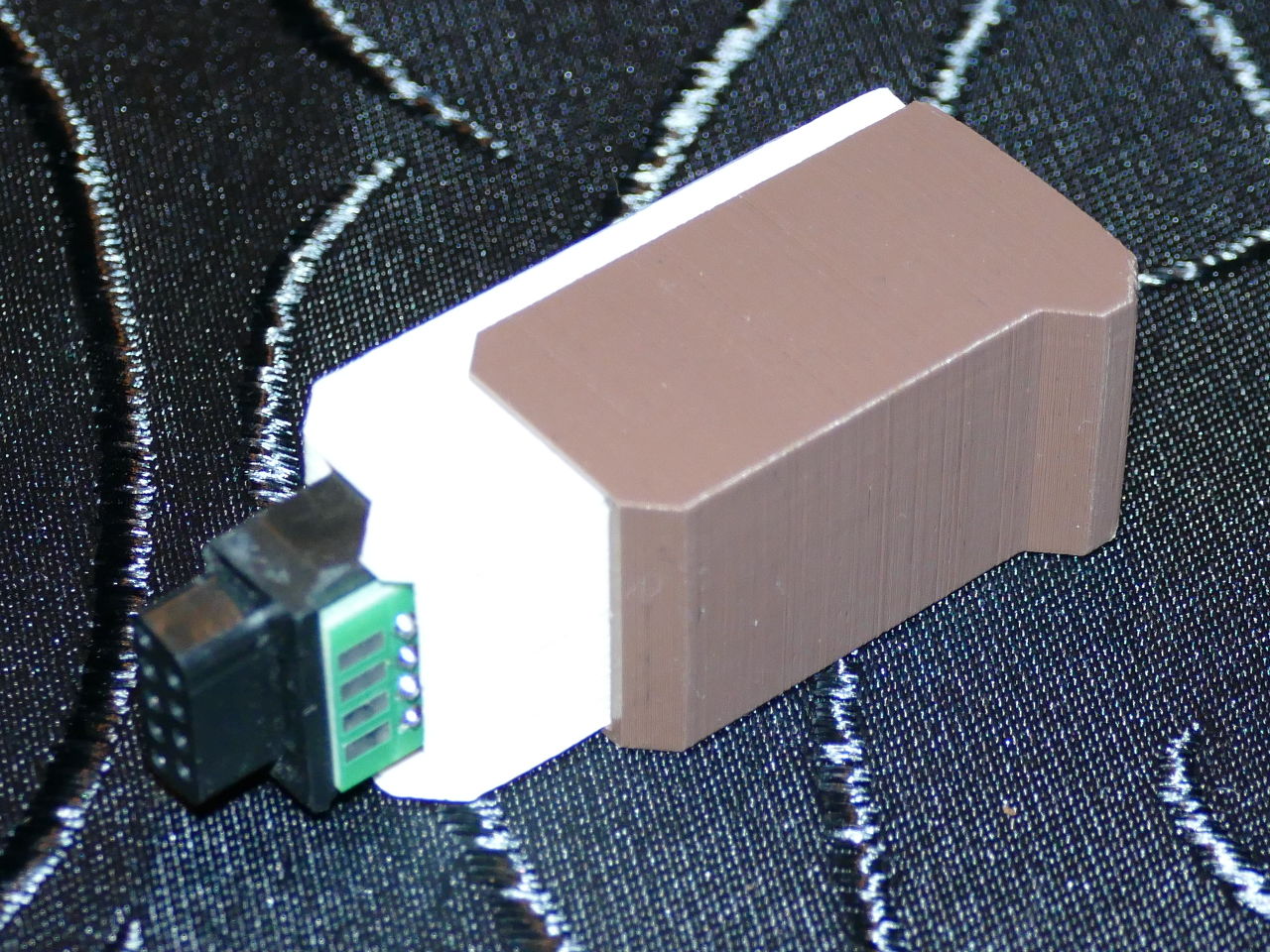

Die oberen Halbschalen werden durch das Bodenteil gut zusammengehalten, verkleben ist hier nicht unbedingt nötig.

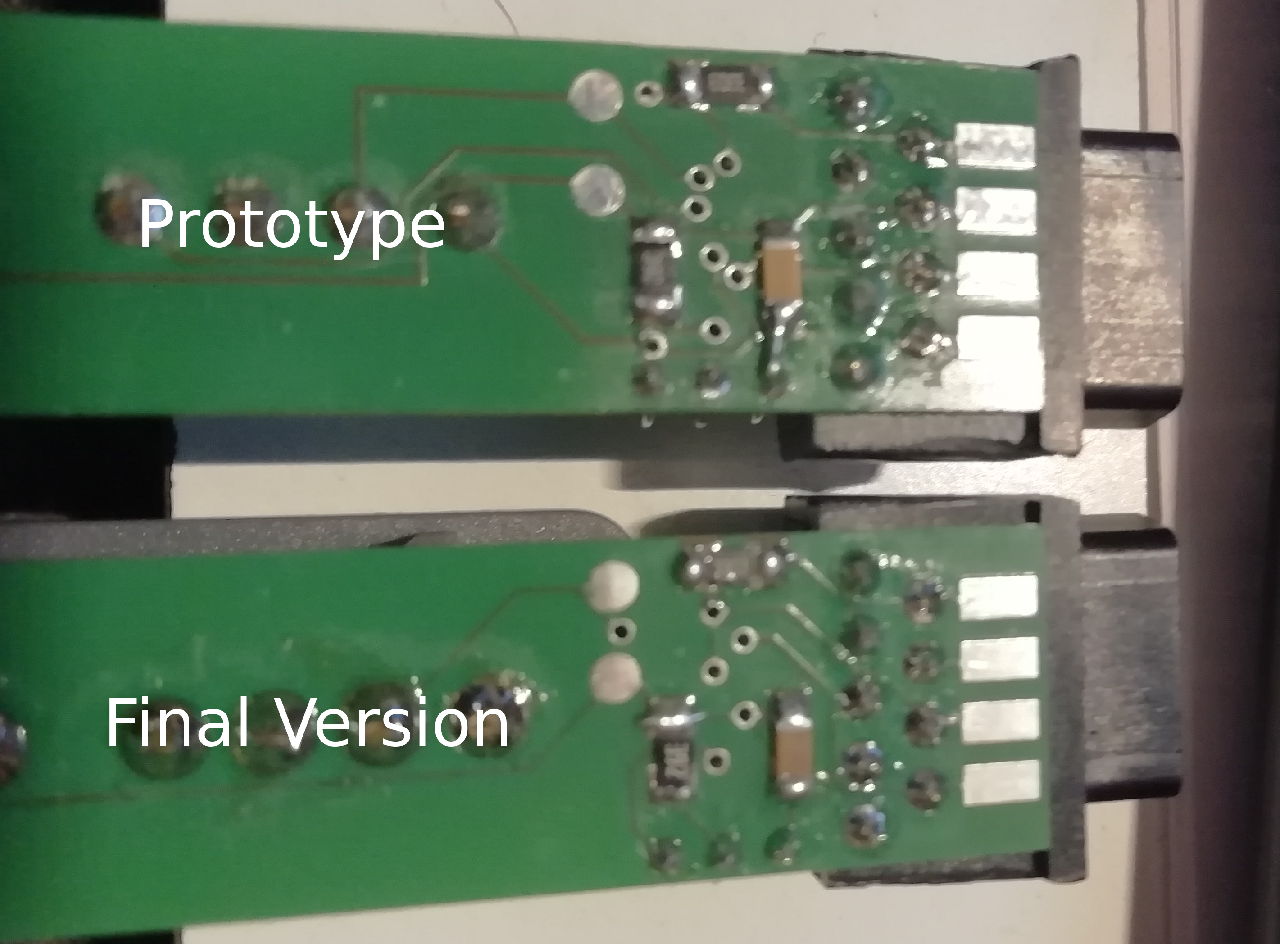

- Es sei denn, man hat ein Exemplar was noch auf der Prototypenversion basiert. Da hier der Joystickstecker nicht 100% mittig sitzt und die Platine ein "Tickchen" breiter ist, empfiehlt sich hier das Verkleben der oberen Teile an der Naht (z.B. mit Superkleber).

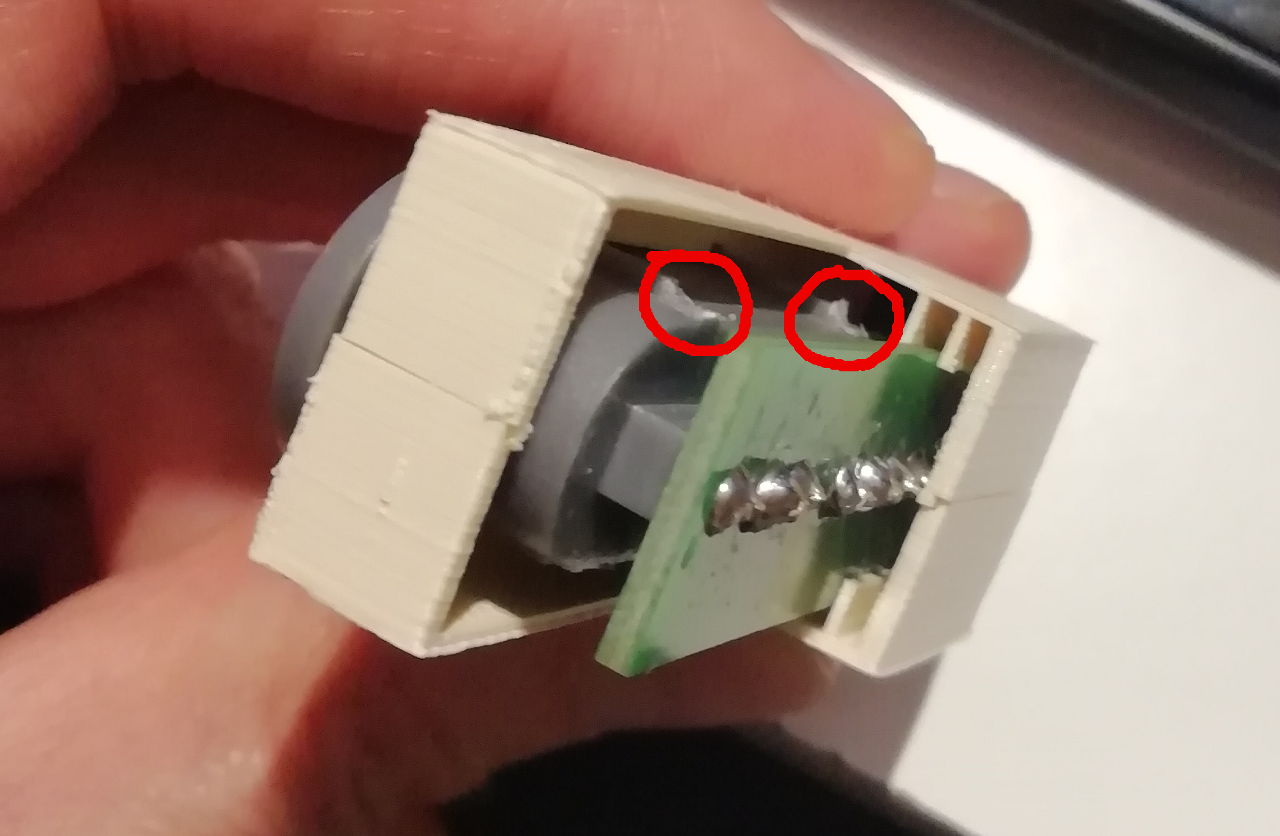

Damit die Platine auch auf "XE-Niveau" eingeschoben werden kann, muss man vom SNES-Port ca. 2mm unten an den Verstärkungen entfernen:
Viel Spaß beim 3D-Drucken und viel Erfolg beim Finden der richtigen Materialfarbe.
Christian
Thx! Nackte Platinen am Rechner sind nicht so mein Ding. 😉
Jetzt das Ganze mitsamt Gehäuse noch im Shop. Das wär's!
